EBS-6100P

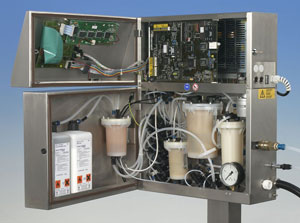

Маркиратор EBS-6100P

EBS-6100P - промышленный каплеструйный маркиратор с одной печатающей головкой. Маркиратор разработан для того, чтобы маркировать бесконтактным способом объекты, перемещающиеся на  фабричном конвейере. Маркировка наносится цветными чернилами на основе специального пигмента, который делает надпись яркой и контрастной.

Маркировщики серии 6100 отличаются максимальной высотой печати (максимальная высота вертикального ряда), которая может быть 16, 25 или 32 точки. Данные принтеры следуют ниже:

  • EBS-6100P mini (16 точек 2 строки)
  • EBS-6100P mid  (25 точек 3 строки)
  • EBS-6100P maxi (32 точки (4 строки)

Из широкого диапазона возможностей маркировщика, ниже приведены лишь наиболее важные:Маркиратор EBS-6100P

  • Маркировщик может производить долговременную и четкую печать на разнообразных поверхностях, включая глянцевые, пористые и шероховатые материалы нестандартных форм таких, как кабели, трубы, изоляционные принадлежности, упаковки с различными (сыпучими, твёрдыми) продуктами.
  • Бесконтактная печать применяется для того, чтобы избежать проблем печати на кривых поверхностях (существует значительное расстояние до 30 мм между печатающей головкой и объектом).
  • Процесс печати полностью автоматизирован приложением фото-детектора для определения объектов, подлежащих маркировке и дополнительным сенсором для определения процентов пройденного пути на заводских конвейерах, если конвейеры работают на различных скоростях.
  • Маркировщик предлагает отличные возможности печати (в соответствии с уровнем MPH):
    • текст до 4-х линий с использованием разнообразия матриц, заглавными и прописными, жирными и курсивными буквами, включая использование диакритических национальных символов
    • графика с набором графических символов, как встроенного, так и созданного пользователем при помощи приложения встроенного графического процессора
    • штрих - коды различных типов, в позитиве или в негативе, с или без числового ярлыка
  • Время и дата доступны и могут использоваться, чтобы автоматически обновить срок службы / период хранения, с выбором для того, чтобы кодировать дату и элементы времени, объекты числа (через инкрементальные, декрементные и специальные счетчики) и производить динамически изменяющиеся штрих коды (через инкрементальные или декрементные счетчики).
  • Данные могут быть переданы от ПК или внешних устройств, таких как автоматические весы, данные от устройства считывания штрихового кода или из базы данных.
  • Действие датера полностью автоматизировано и поддержано контрольной системой и дает предупреждение, если требуется вмешательство оператора.
  • Маркиратор может работать с любым ПК, совместимыми с IBM через определенную прикладную программу контроля принтера EdGraf, управление которой происходит под ОС Windows ®, через интерфейс RS-232 или RS-485.
  • Есть возможность связывания между собой множества маркираторов EBS различных типов в единую сеть и управления ими через один компьютер при помощи InkNet, сетевое программное обеспечение, работающее под ОС Windows ®, и через интерфейс RS-485.



Параметры работы

Параметр Значение
Количество печатающих головок 1
Высота печати от 1.5 до 14 мм
Расстояние между печатающей головкой и объектом от 1 до 30 мм
Позиция печатающей головки во время печати любая
Размеры печатающей головки диаметр: Ø 40 мм, длина: 163 мм
Длина кабеля печатающей головки 4 м (может достигать 8 м)
Типы чернил пигментированные и не пигментированные чернила, разных цветов, для любых поверхностей.
Размеры символов (матрицы) 5x5, 7x5, 9x5, 9x7, 11x8, 12x6, 12x7, 14x9, 16x10, 16x14, 21x15, 25x15, 32x18 и др.
Национальные алфавиты многоязычные диакритические буквы: Английский, Немецкий, Кириллица , Арабский, Японский, Китайский, Корейский алфавит и многое другое.
Число строк до 4 ( матрицы 7x5-точек )
Графика графические данные для печати любой длины и высоты до 32 точек при вставке в любое место текста (встроенный графический процессор). Например, логотип
Специальные графические символы набор часто используемых пред- программируемых графических символов в виде 7, 16 и 25-точечных шрифтов
Штрих коды Информационно-логический, Matr valign=topix, 2/5 5 Bars, Interleaved, Alpha 39, EAN-8, EAN-13, Code 128, EAN-128, Code 128B, ITF8, ITF14. Все штрих коды могут быть напечатаны в инверсии заданное количество раз и добавлены числовым ярлыком.
Двумерный (2D) код Матрица с данными ECC-200
Максимальный уровень печати на
Скорости = FAST (Быстро)
1488 знаков в сек. для матрицы 7x5 *),
334 знаков в сек. для матрицы 16x10 *).
*) плюс 1 ряд интервала между знаками
Максимальный уровень печати на
Скорости = SLOW (Медленно)
372 знаков в сек. для матрицы 7x5 *),
88 знаков в сек. для матрицы 16x10 *),
55 знаков в сек. для матрицы 25x14 *),
32 знаков в сек. для матрицы 32x18 *).
Синхронизация скорости печати  внутренний генератор , при постоянной скорости конвейера.

внешний датчик скорости (shaft encoder) Используется при переменной скорости конвейера.
Определение объектов, подлежащих маркировке Стандартно фотодатчик , другие датчики могут быть использованы по требованию пользователя.
Панель управления По стандарту: встроенный графический терминал , оборудованный алфавитно-цифровой клавиатурой и ЖК-дисплеем, многоязычный пользовательский интерфейс, включая Русский.
Контроль и передача данных от внешнего ПК, совместимого с IBM

Стандартно,  RS-232 , соединение кабелем длиной до 10 м., скорость передачи 9600 бод или 19200 бод, или RS-485 интерфейсов для более длинных связей.

Можно управлять сетью связанных EBS принтеров различных типов через программу InkNet и интерфейсов RS-485, либо одним принтером с помощью программы EdGraf.

Дополнительный последовательный порт V24/RS232 или TTL, при максимальной скорости передачи 19200 бод, для передачи информации на печать от внешних устройств таких как: весы, устройства считывания штрихового кода, компьютеров и т.д.
Условия работы
Источник питания Входящая мощность:
переменный ток 87-242V при 45-440Hz, постоянный ток 90-350V; потребляемая мощность:
< 30W при стандартной версии
Снабжение сжатым воздухом

Сжатый воздух не требуется!

Окружающая среда Рабочая температура:
По стандарту от +5°C до +40°C
Для специальных версий от -10°C

относительная влажность: до 90%, без конденсата
Приемлемое подвергание вибрации и воздействиям

вибрация:
до 1g при максимуме 10Гц;*
импульс:
до 1g при максимуме 2 ms *

*- при транспортировке и хранении.

Размеры высота: 500 мм,
ширина: 400 мм,
глубина: 202 мм,
ширина с учетом открытой дверцы системы чернил: 482 мм,
длина с учетом открытой дверцы системы чернил:
512 мм
Вес Примерно 17.6 кг без чернил растворителя
Требуемое время бездействия нет; устройство может работать непрерывно до 24 часов в сутки.
