Укладчики купонов в пакеты, коробочки

Укладчики купонов в пакеты (коробочки)

Данное оборудование является ноу-хау фирмы Etipack и позволяет в автоматическом режиме помещать внутрь упаковки информационные купоны, карточки; рекламные материалы, буклеты, листовки; бонусные материалы: наклейки, карточки и т д. А также это оборудование позволяет приклеивать снаружи к упаковке информационный или рекламный материал.   прикатывания этикетки

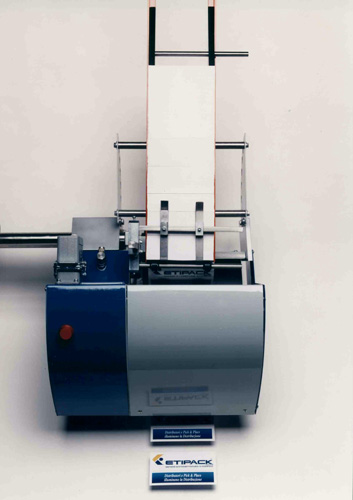

Устройство захвата и укладки внутрь и снаружи упаковки купонов мод. Clippy

Устройство захвата и укладки внутрь или снаружи упаковки купонов

Захватывает и укладывает продукт при помощи вакуумных присосок, скорость работы синхронизирована со скоростью прохождения упаковки. Существует пневматическая версия машины или с сервоприводом, возможна укладка сразу 2 различных предметов. Панель управления позволяет установить функции скорости и контроля  наличия продукта. Укладчик купонов Clippy в специальной версии позволяет наклеивать купоны снаружи упаковки, похожая технология используется и в некоторых случаях при нанесении маркировки.

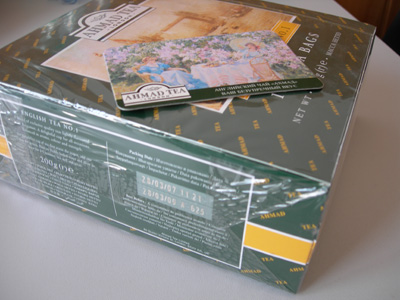

 Пример - укладка календаря сверху на коробочку чая.

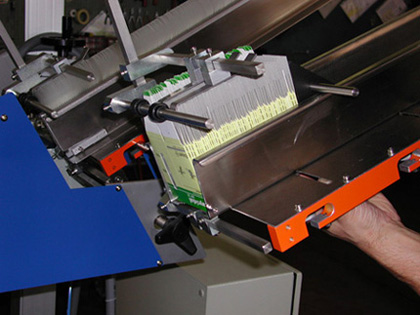

укладчик календарей



Технические характеристики Clippy PN 0 Clippy BR 0 Clippy BR BIG0 (с магазином купонов 1500 мм длиной) Clippy OEM
Скорость укладки 50 шт/мин 120 шт/мин 100 шт/мин 400 шт/мин
Размер продукта (длина) 50-200 мм 50-200 мм 50-200 мм 30-150 мм
Размер продукта (ширина) 50-200 мм 50-200 мм 50-200 мм 30-100 мм
Привод Пневматическая версия Сервопривод сервопривод сервопривод
Размер машины (длина-ширина-высота), мм 580 x 400 x 400 580 x 400 x 400 1800 x 600 x 1200 690 x 420 x 440
Размер пульта управления 300 x 155 x 400 400 x 200 x 600 ----- ----
Электропитание 230V, 50-60 Hz 230V, 50-60 Hz 230V, 50-60 Hz 230V, 50-60 Hz
Потребляемая мощность 350 W 400 W 1000 W

800 W

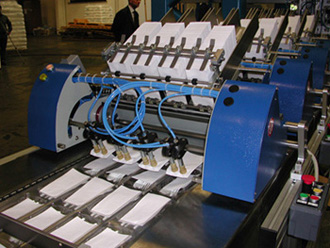

укладка купонов укладка полиграфической продукции Скачать видео

Укладчики купонов серии Whizzi представляют богатый выбор решений, связанных с укладкой различных информативных материалов, рекламных и подарочных материалов, этикеток на горловину бутылок и флаконов, листовок различных размеров и спаянных пакетиков

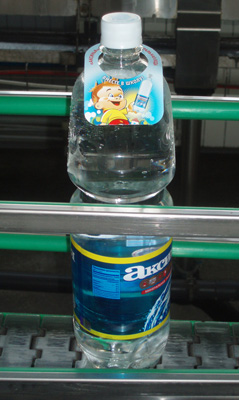

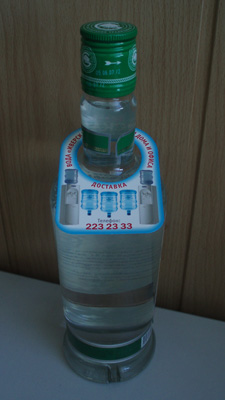

Пример - рекламный ярлык на бутылках

укладчики бутылок    Укладчик бутылок

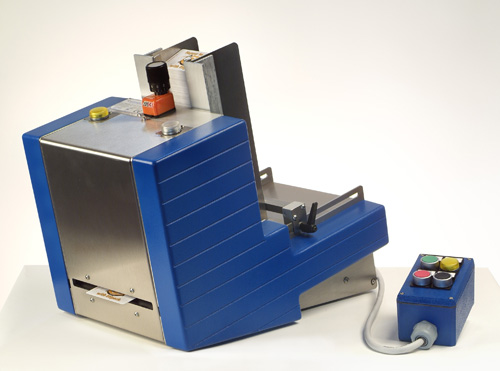

Модель Miniwhizzy  – компактный укладчик купонов со скоростью до 70 м/мин и для работы с продуктами до 150 мм шириной.

компактный укладчик купонов

Мод. Whizzy – может применяться в самых разных линиях, в горизонтальном или вертикальном положении. Версия Whizzy 210 предназначена для работы с продукцией шириной до 210 мм и Whizzy 350 для продукции шириной до 350 мм.

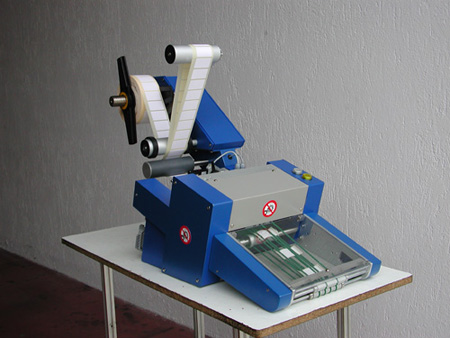

Модель Whizzy Roll – используется для отрезания и укладки спаянных 3 или 4 шовных пакетиков, подающихся в виде ленты. Получив сигнал, машина останавливает ленту, отрезает продукт и укладывает его.

упаковка в пакеты

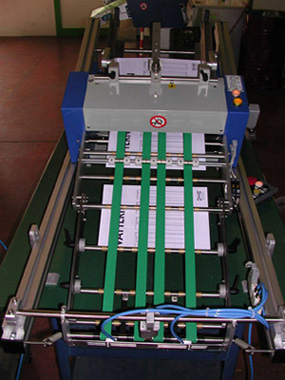

Модель Whizzy CB – укладывает листы формата A3 или A4 (инструкции, постеры, брошюры), получая их из специального магазина высотой до 150 мм.

подборка буклетов брошюр

Технические характеристики Miniwhizzy Whizzy 210 Whizzy 350 Whizzy Roll Whizzy CB
Скорость укладки 70м/мин 200 м/мин 100 м/мин 130 м/мин 100 м/мин
Размер продукта –длина 50-180 мм 55-180 мм 100-180 мм 50-150 мм 150-295 мм
Размер продукта –ширина 50-150 мм 50-210 мм 100-350 мм 40-100 мм 100-210 мм
Толщина продукта 0,2 – 10 мм 0,2 – 4 мм 0,2 – 4 мм 0,5 -10 мм 0,5 – 4 мм
Тип укладки ----- Горизонт./ верт. Горизонт./ верт. Горизонт./ верт. Горизонт./ верт.
Привод Постоянный ток сервопривод Шаговый двигатель сервопривод сервопривод
Размер машины (длина-ширина-высота), мм 520 x 300 x 420 687 x 402 x 682 687 x 552 x 682 700 x 400 x 285 1100 x 480 x 640
Размер пульта управления (длина-ширина-высота), мм  ----- 500 x 255 x 700 550 x 255 x 700 500 x 255 x 700 500 x 255 x 700
Электропитание 230V, 50-60 Hz 230V, 50-60 Hz 230V, 50-60 Hz 230V, 50-60 Hz 230V, 50-60 Hz
Потребляемая мощность 100 W 700 W 700 W 700 W 700 W
